產品簡介：

房式高壓復式旋轉噴淋清洗機主要用于大型金屬工件特別是鑄鐵件機加工后的除油、除屑清洗。是利用高壓水泵將清洗液噴射到工件表面，將粘附在工件表面的油污、鐵屑剝離下來的清洗方法完成清洗工作。清洗時噴淋嘴不動，承托工件的工件臺水平轉動從而達到全面清洗的目的。清洗作業時操作員只需將待清洗產品吊裝到清洗托盤上，按下啟動按鈕設備即自動將工件送入工作室進行噴淋清洗、噴淋漂洗（防銹）、切水后再送回到工作室外。廣泛應用于壓縮機殼體、電梯輪轱、大型軸承、發動機缸體等大型工件的清洗。

一、設備描述:

房式高壓噴淋設備是利用水基洗劑高壓噴淋清洗脫脂、高壓噴淋漂洗防銹，壓縮空氣切水，清除工件在制造工藝過程中殘留下來的碎屑、油污等雜物 具有清洗效率高，品質一致性好，運行穩定，節約能源和節約場地等特點，噴淋為上下左右全方位旋轉噴淋清洗，最大限度消除噴洗盲區，達到更佳 清洗效果和更大使用范圍。設計與制作主要從最佳清洗效果，最低能源消耗，最低耗品消耗，安全防護等級和人體工程學等五個方面考慮。房式高壓 噴淋設主要由PLC可編程控制系統、人機界面操作系統、總電控箱、噴洗腔體、強風切水裝置、兩級油水分離箱、刮油系統、脫脂儲液槽、漂洗儲 液槽、循環過濾系統、高壓噴淋裝置、溫控加熱裝置、時間控制裝置、水霧分離排氣裝置、廢液排空系統、不銹鋼加熱器、氣動密封門裝置、液位 控制系統、進出料臺裝置、工作臺旋轉裝置、機架等部份組成。 根據產品的潔凈度要求不同，最終設計技術方案不一致，光學超聲波清洗機設備參考價格約30萬～60萬元。

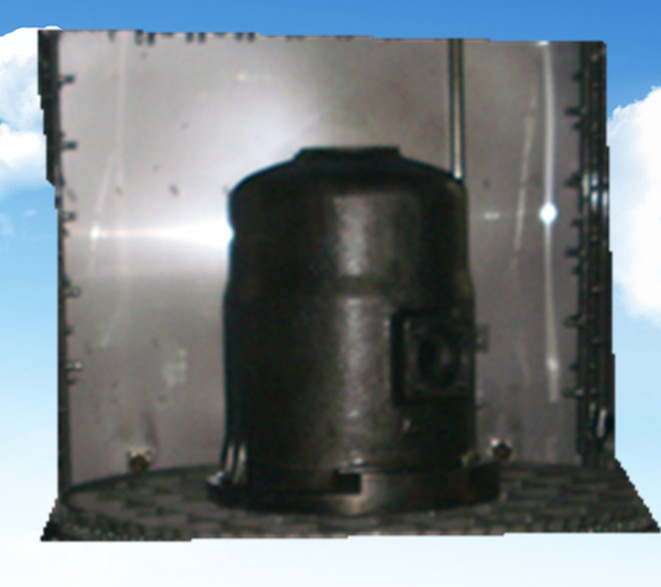

被清洗的大型金屬零件

二、清洗對象：

1.用于清洗對象:金屬大型零部件，例如壓縮機殼體、電梯輪轱、大型軸承、發動機缸體等大型工件的清洗。

2.可清洗產品最大尺寸：φ1500×H1000mm。。

3.可清洗產品最大重量：≤1000KG。

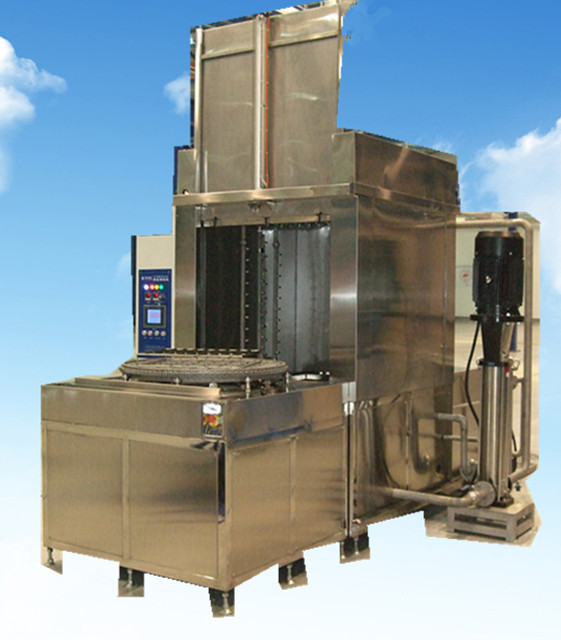

房式高壓噴淋清洗設備正面

三、設備特點：

1.采用韓國浦項進口不銹鋼板304制作，外型美觀耐用。

2.清洗槽設有加熱及日本歐姆龍數顯溫控制裝置，溫度控制范圍 30 ～ 110℃ 。

3.不銹鋼焊接工作室，氣動密閉門，永不漏水。

4.托盤旋轉速度變頻可調，確保產品噴淋全面，無盲區 。

5.環形式密布噴淋嘴，清洗徹底，效果保證。

6.動力式進出料，滾輪式結構，產品進出平穩。

7.儲液槽底部為傾斜結構，避免藏污納垢，并設掏渣口。

8.清洗、漂洗（防銹）采用兩套獨立管道及泵浦，杜絕藥液混竄。

9.大型旋轉托盤，可容納不同規格工件，清洗量大，速度快。

10.雙層保溫，節能式設計，有效降低能耗，節約成本。

11.結構合理，操作方便，清洗效果好的優點。

房式高壓噴淋清洗設備側面

四、清洗工藝：

吊裝上料→自動進料→脫脂高壓噴淋清洗→壓縮空氣切水→高壓噴淋漂洗→壓縮空氣切水→自動出料→吊卸料（中間可穿插人工手動定點噴洗及壓縮空氣切水）

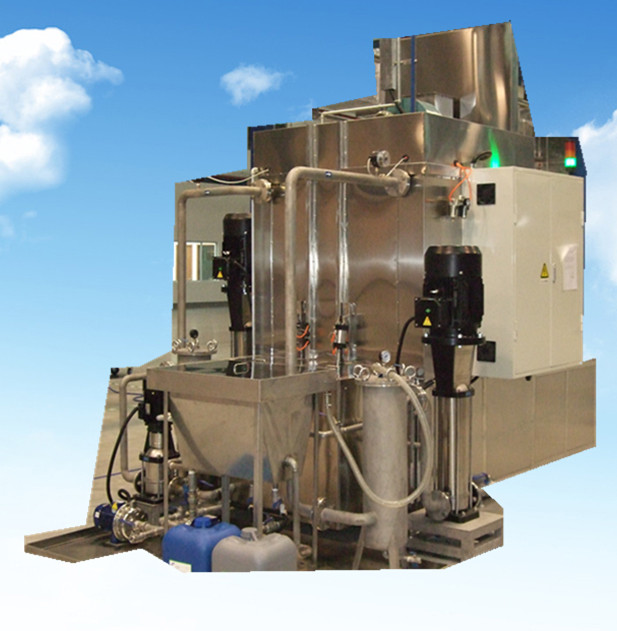

房式高壓噴淋清洗設備高壓噴淋系統

五、PLC可編程控制系統：

1.本清洗設PLC、.觸摸屏，用戶設備管理者可根據清洗要求自行在控制面板上設定清洗工藝參數，如各定時、液溫等。具體操作參看觸摸屏操作手冊。

2.該機設有總電氣控制箱,置于設備的左側端,操作界面配有觸摸屏，實時動態顯示清洗全過程，簡潔實用的人機對話方式，使各項參數設置更方便。

3.整個操作界面依據人性化設計，使用戶更容易熟悉整個系統操作。

4.利用觸摸屏的豐富顯示方式和聲光報警，及時向用戶報告整機在運作過程中出現的各種異常狀況，使用戶一目了然能達到快速排除故障恢復設備正常。

5.摒棄和避免了以往純聲光報警功能過于單一的缺陷，不能直接了解故障點的缺陷。

6.主機的正面設有綠色、紅色及黃色顯示燈，綠色表示正常工作，紅色表示停機，黃色表示待機，無信號表示機器空閑。

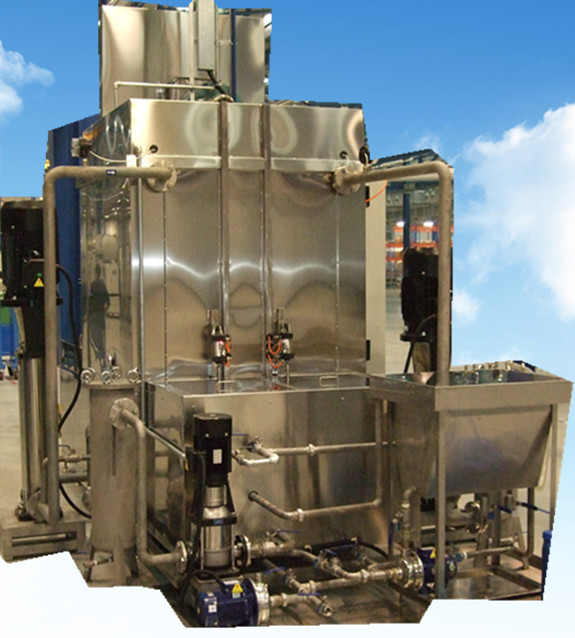

房式高壓噴淋清洗設備后面

六、隨機資料、安裝調試及售后服務：

1.設備交付時,提供操作、調試、維修的全套技術資料，包括中文操作和維修手冊。

2.安裝調試：設備由供方運抵需方工廠，由需方負責卸車及設備定位，并負責將設備所需水、電、氣接到位。

3.供方負責將上述進出水口及電源接入設備內，并按需方要求對設備進行現場調試。

4.培訓：在安裝期間，供方在現場為需方操作工提供培訓，培訓包括正常操作、維修保養、操作問題的分析和緊急處理程序。

5.售后服務：設備交付使用后無償保修一年，無償賠償非人為操作失誤造成的零部件損壞，并負責終身成本維修。

6.供方提供一份保證書副本，上面注明保修有效日期、覆蓋范圍以及賣方的聯系人。

7.保修期內保證在接到需方請求維修服務后2小時內做出響應，24小時內派人前往。

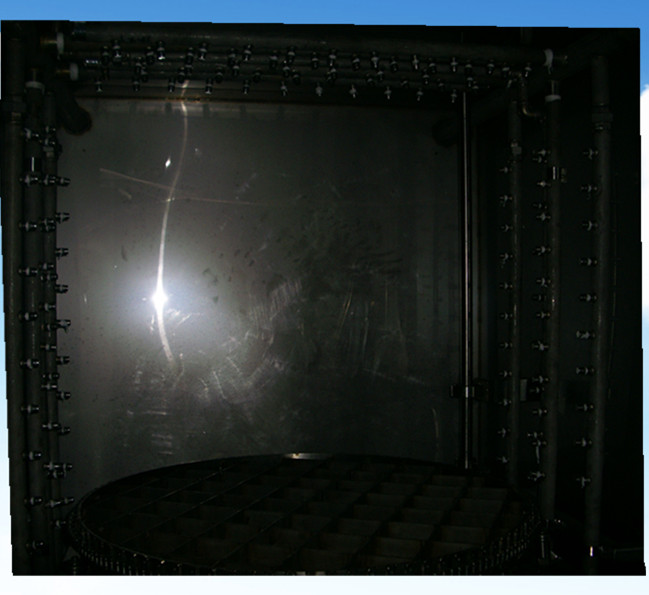

房式高壓噴淋清洗設備旋轉轉盤系統
